# 一. 框架简介

本框架基于睿阳RSP开发框架，集成工作流引擎 Flowable (opens new window) 6.7.2。框架包含工作流涉及的组件，需要按文档集成到你现有的项目中，适用于进行过程中，需要集成工作流的项目。

流程引擎的发展历史：

目前主流的开源框架就是Activiti/Camunda/Flowable，它们都源自于jbpm。 先是有了jbpm4，随后出来了一个Activiti5，Activiti5经过一段时间的发展，核心人员出现分歧，又分出来了一个Camunda。 activiti5发展了4年左右，紧接着就出现了Flowable。

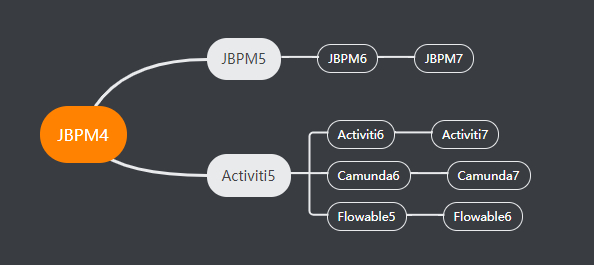

flowHist

BPMN协议：

BPMN（Business Process Model and Notation）是一种业务流程建模和标记语言，用于描述和规划业务流程。BPMN被视为一种标准的业务流程建模语言，旨在帮助企业以一种可视化和易于理解的方式表示其业务流程。

BPMN协议提供了一种统一的图形表示方法，使企业能够更好地理解和分析其业务流程。它提供了一组图形符号，这些符号代表各种业务流程元素，如任务、网关、事件、流程、数据对象等。通过这些符号，企业可以更好地理解其业务流程的各个方面，从而更好地优化和管理其业务流程。

BPMN协议还提供了一种通用的方式来表示业务流程中的信息流动，这可以帮助企业更好地识别其业务流程中的瓶颈和问题，并提供改进的机会。因此，BPMN被广泛用于企业流程管理（BPM）和业务流程自动化（BPA）领域。

# 二. 集成插件

# 1. 下载插件

下载 工作流插件 (opens new window)

# 2. 集成操作

解压下载后的文件。（可以将project-flowable 修改为 [项目]-flowable）

  • 将project-flowable加入项目工程，并修改pom.xml
<parent>
    <groupId>com.risun</groupId>
    <artifactId>[项目]</artifactId>
    <version>3.0.1</version>
</parent>

<dependency>
    <groupId>com.risun</groupId>
    <artifactId>[项目]-framework</artifactId>
</dependency>
  • 修改项目根目录下的 pom.xml
<!-- 流程管理-->
<dependencyManagement>
  <dependencies>
    <dependency>
        <groupId>com.risun</groupId>
        <artifactId>project-flowable</artifactId>
        <version>${project.version}</version>
    </dependency>
  </dependencies>
</dependencyManagement>

<modules>
  <module>project-flowable</module>
</modules>
  • 修改<项目>-admin目录下的 pom.xml
<!-- 流程管理-->
<dependencies>
  <dependency>
      <groupId>com.risun</groupId>
      <artifactId>project-flowable</artifactId>
  </dependency>
</dependencies>

  • 修改 application.yml，添加配置

    注意： 当项目库中已经生成flowable相关表之后，将database-schema-update设置为false

## 工作流配置
flowable:
  database-schema-update: true
  • 修改 application-druid.yml，修改配置
## 修改 spring.datasource.druid.master.url，在最后添加配置
nullCatalogMeansCurrent=true
  • 添加前端依赖
npm i vkbeautify
npm i form-gen-parser
npm i workflow-bpmn-modeler
npm i diagram-js

  • 将ui下的文件加入到[项目]-ui模块下（已存在的文件进行覆盖）

    • 将styles文件夹复制到[项目]-ui/src/assets下
    • 将Process文件夹复制到[项目]-ui/src/components下
    • 将generator文件夹复制到[项目]-ui/src/utils下
    • 将flowable文件夹复制到[项目]-ui/src/views下
    • 将api/flowable文件夹复制到[项目]-ui/src/api下
    • 将build文件夹复制到[项目]-ui/src/views/tool下
    • 在<项目>-ui/src/router/index.js中，添加如下内容
      // export const constantRoutes 的最后，添加
{
  path: '/flowable',
  component: Layout,
  hidden: true,
  children: [
    {
      path: 'definition/model',
      component: () => import('@/views/flowable/definition/model'),
      name: 'Model',
      meta: { title: '流程设计', activeMenu: '/flowable/definition' }
    }
  ]
},
{
  path: '/tool',
  component: Layout,
  hidden: true,
  children: [{
    path: 'build/index',
    component: () => import('@/views/tool/build/index'),
    name: 'FormBuild',
    meta: {
      title: '表单配置',
      icon: ''
    }
  }]
}

  • 执行数据库脚本

    sql/flowable-schema.sql、sql/flowable-data.sql

# 三. 流程要素

一般情况下，业务审批流程包括以下要素：

  • 审批流程设计：确定流程中的节点和步骤，并建立流程图或流程模型，以明确整个流程的执行过程。

  • 角色和权限设置：确定各个参与方在流程中的角色和权限，以确保合适的人员参与到合适的步骤中。

  • 流程表单设计：

    • 业务表单：基于业务，设计用户输入表单，一般用于流程发起阶段。

    • 审批表单：设计各种审批表单，以便参与方能够快速而准确地提交审批信息。

  • 提交申请：提交审批请求，并提供所需的文档和信息。

  • 审批过程：根据流程的设计，审批人员在系统中完成各个审批步骤，包括审批、转交、退回、会签等操作。

  • 审批结果反馈：将审批结果及时反馈给申请人，包括审批通过或拒绝，以便后续流程的开展。

  • 记录和日志：记录和日志是指保存和跟踪提交文档和审批过程的信息。记录和日志可以帮助提高透明度和合规性，并便于分析和改进审批流程

# 四. 设计说明

# 1. 流程数据库

  • 流程组表（sys_flow_group、sys_flow_group_user）

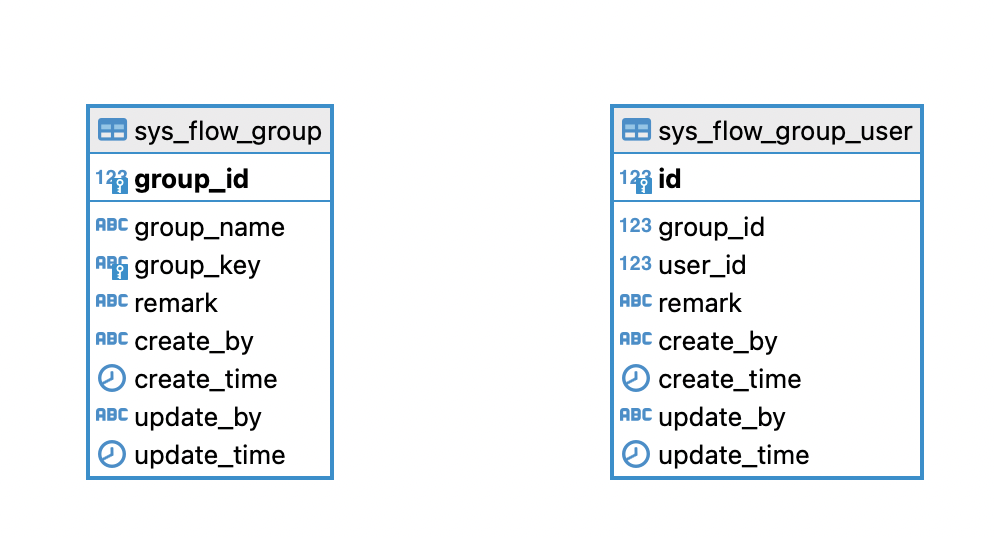

    用于管理流程过程中的参与者（之前使用角色），例如：部门负责人、人事专员。 group

  • 流程类型表（sys_flow_type）

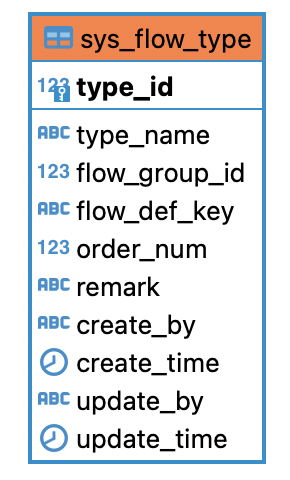

    用于管理每个流程的类型，初始发起组、权重。例如：请假流程（普通请假、领导请假），根据发起人所在组的不同进行区分，如果发起人同时属于普通组和领导组，则根据权重来判定发起人最终采用那个流程。

    type

  • 流程跟踪表 (sys_flow_trace)

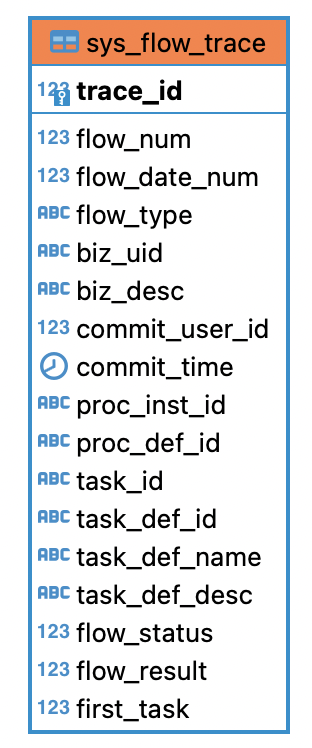

    用于管理流程的提交人、提交时间、最新状态、审批结果。

    trace

  • 流程记录表 (sys_flow_record)

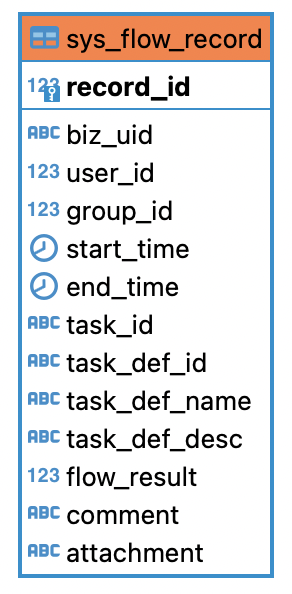

    用于记录整个流程的操作记录。

    record

  • 流程序号表 (sys_flow_seq)

    存储流程的最大序号，当前设置了两个序号，自然序号和日期序号（yyyyMMdd000001）。

# 2. 业务数据库

业务数据库设计原则，除了业务字段外，必须添加字段 uid。

uid varchar(64) not null comment '业务UID',

String uid = IdUtil.nanoId();

# 3. 流程图

本框架屏蔽了大部分Flowable相关的编程，但流程图必须会进行绘制。

    1. 需要选择下一步的审批人时
节点描述 说明
G_groupKey 下一步审批人属于流程组groupKey
D_deptKey|G_groupKey 下一步审批人属于部门deptKey，流程组groupKey (多个部门、流程组用逗号分隔，部门和流程组数量要一致)
D|G_groupKey 下一步审批人和当前处理人属于同部门，并且属于流程组groupKey
STARTER 下一步审批人是流程发起人（不支持多选）

说明：对于下一步审批人为多选的情况，在节点描述后添加 |M

    1. 节点Id

当某一个任务节点需要执行特定的业务逻辑时，可以自定义节点Id用于判断。

    1. 人员配置

    • 申请（流程发起）人员：人员类型：指定人员、指定方式：动态、指定人员：${INITIATOR}

    • 审批人员：人员类型：候选人员、指定方式：动态、候选人员：#{approval}

    1. 候选组

    人员类型：候选组、指定方式：固定、候选组：选择符合业务的流程组

    1. 网关条件

    通过和退回的参数必须是agree，${agree} 通过、${!agree} 退回

    1. 多实例

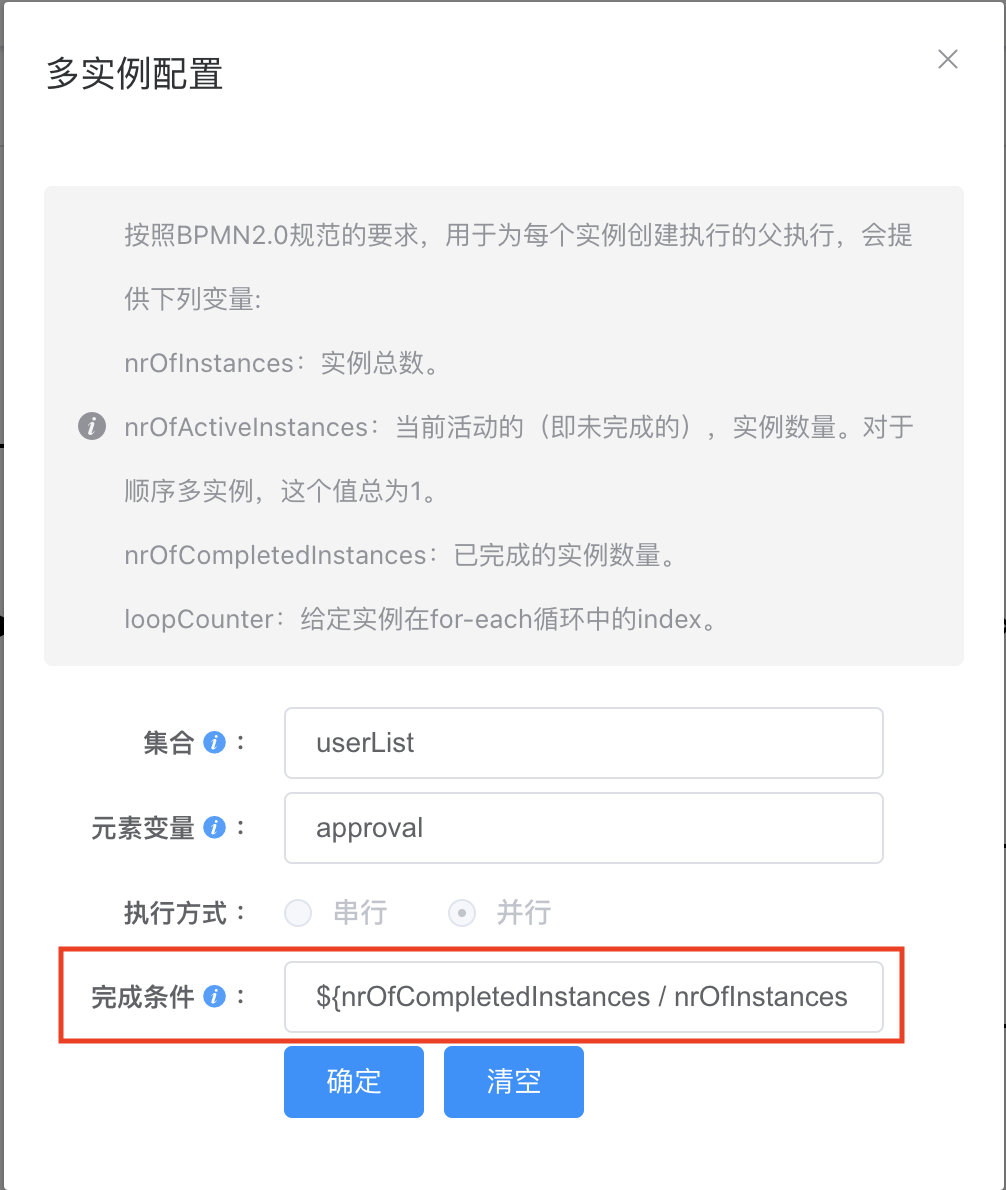

    用于设置会签操作，框架中只需要设置完成条件。

    multi

# 4. 业务详情

在src/views/flowable/task/flowdetail.vue下，通过flowType进行区分，例如：

<el-tab-pane label="基本信息" name="info" lazy>
  <FlowDemo :key="key" :uid="bizUid" :pageCtl="pageCtl" :taskId="taskId" :procDef="procDef" @closeWindow="closeWindow" v-if="flowType == 'leave' && loadBizDetail" />
  <span v-else>无相关业务</span>
</el-tab-pane>

# 5. 流程事件

流程处理过程中，可能需要处理一些业务逻辑，例如：短信提醒、业务更新等。为了解决这些需求，框架采用事件驱动的方式，对流程和业务进行解耦。

当发起、审批流程后，框架会发送事件消息，代码如下：

// 发布流程事件消息
sysFlowEventPublisher.publish(buildEvent(taskVo, curTasks));

相关业务操作，在事件监听器处进行处理，代码如下

public class SysFlowEventListener {

    private final IFlowDemoService flowDemoService;

    @Order
    @EventListener(SysFlowEvent.class)
    public void handleSysFlowEvent(SysFlowEvent<SysFlowEventBody> event) {
      SysFlowEventBody sysFlowBody = (SysFlowEventBody) event.getSource();
      SysFlowTypeEnum fromType = SysFlowTypeEnum.fromType(sysFlowBody.getFlowType());
      switch (fromType) {
      case FLOW_DEMO:
        // flowDemoService.selectFlowDemoByUid(sysFlowBody.getBizUid())
        log.info("FlowDemo 业务处理消息 ==> {}", event);
        break;
      default:
        break;
      }
	}
}

# 6. 业务实现方法

  • 删除流程：每个业务根据流程类型实现相关删除

    代码在com.risun.flowable.service.impl.SysFlowTaskServiceImpl下

    /**
   * 删除流程
   * TODO: 每个业务根据流程类型实现相关删除
   *
   * @param sysFlowTaskVo
   * @return
   */
  @Override
  @Transactional
  public int delete(SysFlowTaskVo sysFlowTaskVo) {
  	SysFlowTypeEnum flowTypeEnum = SysFlowTypeEnum.fromType(sysFlowTaskVo.getFlowType());
  	switch (flowTypeEnum) {
  	case FLOW_DEMO:
  		flowDemoService.deleteFlowDemoByUid(sysFlowTaskVo.getBizUid());
  		break;

  	default:
  		break;
  	}
  	if (StrUtil.isNotEmpty(sysFlowTaskVo.getProcInstId())) {
  		deleteFlowByProcInstId(sysFlowTaskVo.getProcInstId());
  	}
  	sysFlowAssignMapper.deleteSysFlowAssignByProcInstId(sysFlowTaskVo.getProcInstId());
  	sysFlowRecordService.deleteSysFlowRecordByBizUid(sysFlowTaskVo.getBizUid());
  	return sysFlowTraceService.deleteSysFlowTraceByBizUid(sysFlowTaskVo.getBizUid());
  }

# 五、适用场景

# 1. 适用场景

适用于流程定义、会签、会签一票否决、退回（逐级、跨级）、候选审批人、候选审批组、流程版本、历史记录。

# 2. 不适用场景

暂不支持加签、减签、转办。

# 六、示例运行

# 1. 执行SQL

INSERT INTO sys_flow_group (group_name,group_key,create_by,create_time) VALUES
('普通员工','GK_CN','fqyczadmin', sysdate()),
('部门领导','CK_BMLD','fqyczadmin', sysdate()),
('专员','GK_ZY','fqyczadmin', sysdate()),
('统管领导','GK_TGLD','fqyczadmin', sysdate()),
('Boss层','GK_BOSS','fqyczadmin', sysdate());

# 2. 导入流程图

sql\普通员工请假.bpmn20.xml、sql\领导请假.bpmn20.xml

# 3. 页面上配置流程类型

在流程管理 ——> 流程类型 下进行设置。

# 4. 代码参考

  • 后端：com.risun.flowable.demo 包下

  • 前端： src/views/flowable/demo/flowdemo.vue
