# 一. 概述

睿阳视频监控解析平台基于开源项目 RTSPtoWeb (opens new window)，进行二次研发。平台用于将您的 RTSP 流转换为可在 Web 浏览器中使用的格式， 例如：MSE、WebRTC 或 HLS。 它是完全原生的 Golang，无需使用 FFmpeg 或 GStreamer！

# 二. 使用说明

# 1. 下载平台

睿阳视频监控解析平台已上传SVN，地址：svn://svn.risun-tec.cn:8445/videomonitor。目录结构如下：

├── config.json                   ## 配置文件
├── config.json.example.json      ## 配置样例
├── examples                      ## 页面集成样例
│   ├── hls                       ## hls 集成样例
│   ├── hlsll                     ## hlsll 集成样例
│   ├── mse                       ## mse 集成样例
│   └── webrtc                    ## webrtc 集成样例
├── run                           ## Linux 可执行文件
├── run.exe                       ## Windows 可执行文件
├── runMAC                        ## MacOS 可执行文件
└── web                           ## 平台控制台页面
    ├── static
    └── templates

# 2. 配置并运行

{
  "channel_defaults": {},
  "server": {
    "debug": true,
    "http_debug": false,
    "http_demo": true,
    "http_dir": "",
    "http_login": "user",
    "http_password": "userpassword",
    "http_port": ":8083",
    "https": false,
    "https_auto_tls": false,
    "https_auto_tls_name": "",
    "https_cert": "",
    "https_key": "",
    "https_port": "",
    "ice_credential": "",
    "ice_servers": [
      "stun:stun.l.google.com:19302"
    ],
    "ice_username": "",
    "log_level": "info",
    "rtsp_port": ":5541",
    "token": {
      "backend": "",
      "enable": false
    },
    "webrtc_port_max": 0,
    "webrtc_port_min": 0
  },
  "streams": {
    "test": {
      "channels": {
        "0": {
          "name": "摄像头1",
          "on_demand": true,
          "url": "rtsp://admin:risun8768@192.168.1.249:554/Streaming/Channels/101"
        }
      },
      "name": "测试"
    }
  }
}

  • 配置说明

    使用时只可修改下面的配置，其他的配置不要进行修改

    • Server 配置
    配置项 配置值 说明
    debug true (false)，默认：true 启用调试输出
    log_level trace, debug, info, warning, error, fatal, or panic，默认：info 日志级别
    http_login 认证用户名
    http_password 认证密码
    http_port 默认:8083（注意，要带:，例如:8000） HTTP端口
    webrtc_port_min 默认0，可设置为 60000 WebRTC使用的最小端口（UDP）
    webrtc_port_max 默认0，可设置为 61000 WebRTC使用的最大端口（UDP）

    注意： 修改http_login或http_password后，要同步修改index.js(位于web/static/js/index.js)

    // 替换
xhr.setRequestHeader("Authorization", "Basic " + btoa("<原始用户名>:<原始密码>"));
// 为
xhr.setRequestHeader("Authorization", "Basic " + btoa("<新用户名>:<新密码>"));
    • Stream 配置

    服务启动可不配置streams，通过平台控制台进行添加。对示例配置进行说明

    test：视频流解析标识（重要）
0：   视频流通道标识（重要，按顺序配置0、1、2、3、4）
url： RTSP地址

  • 运行方式

    • Windows：双击run.exe
    • Linux：./run
    • MacOS：./runMac

    运行后，打开浏览器，输入地址：http://<ip>:<port>（本地启动的地址默认是：http://localhost:8083）

# 3. 集成Web页面

平台已经提供了集成Web页面的示例，详情请查看examples目录下的文件。

# 4. 限制

支持的视频编解码器： 所有H264配置（不支持H265）

支持的音频编解码器：否

# 三. 延时对比

采用技术 延迟 监控路数
WebRTC < 1s 不限（ios不支持）
MSE 1s 左右 < 6路
LL-HLS 2～3s 不限
HLS > 20s 不限

# 四. 对接实践

设置完视频流后，可以通过API获取对应的信息。

GET /stream/{STREAM_ID}/info

鉴权方式：Basic Auth

示例：curl -u <username>:<password> http:<ip>:<port>/stream/{STREAM_ID}/info

响应：

{
    "status": 1,
    "payload": {
        "name": "test video",
        "channels": {
            "0": {
                "name": "ch1",
                "url": "rtsp://admin:admin@{YOUR_CAMERA_IP}/uri",
                "on_demand": true,
                "debug": false,
                "status": 0
            },
            "1": {
                "name": "ch2",
                "url": "rtsp://admin:admin@{YOUR_CAMERA_IP}/uri",
                "on_demand": true,
                "debug": false,
                "status": 0
            }
        }
    }
}

# 五. 技术原理

# 1. 视频监控

监控系统中摄像头的作用是将所采集的图像数据进行编码，而硬盘录像机的作用就是对摄像头编码的数据进行解码，然后输出到显示器，这样就能看到完整 和清晰的监控图像。

  • 监控路数：视频监控系统里面的路数指的是你安装了多少摄像头（硬盘录像机），一般规格有4路、8路、16路和32路四种规格。
  • IPC：IP Camera，网络摄像头的意思

# 2. RTSP协议

RTSP(Real Time Streaming Protocol)，实时流传输协议，是TCP/IP协议体系中的一个应用层协。RTSP可以是双向的，客户机和服务器都可以发出请求。 RTSP是用来控制声音或影像的多媒体串流协议，并允许同时多个串流需求控制，传输时所用的网络通讯协定并不在其定义的范围内，服务器端可以自行选择使用TCP或UDP来传送串流内容，它的语法和运作跟HTTP 1.1类似，但并不特别强调时间同步，所以比较能容忍网络延迟。

参考：https://www.jianshu.com/p/4e3925f98e84

# 3. HLS和LL-HLS

HLS

HLS（HTTP Live Streaming）协议是由苹果提出的基于流媒体的网络传输协议。通过将整条流切割成一个个小的可以通过 HTTP 下载的媒体文件，然后提供一个配套的媒体列表文件， 提供给客户端，让客户端顺序地拉取这些媒体文件播放，来实现看上去是在播放一条流的效果。由于传输层协议只需要标准的 HTTP 协议，HLS 可以方便的透过防火墙或者代理服务器，而且可以很方便的利用 CDN 进行分发加速，并且客户端实现起来也很方便。

HLS 把整个流分成一个个小的基于 HTTP 的文件来下载，每次只下载一些。HLS 协议由三部分组成：HTTP、M3U8、TS。这三部分中，HTTP 是传输协议，M3U8 是索引文件，TS 是音视频的媒体信息。

HLS的延迟：HLS的一个分片大概5-10s,一般加载3个分片播放。所以延迟大概15-30s。

LL-HLS

Low-Latency HLS。相比较于HLS，延迟更低，官方说明，最低延迟在3s左右。

更小的分片划分

LL-HLS将大的分片且分为一个个较小的分片, 这种切分方式不是简单的将源分片等分, 而是结合fMP4封装和#EXT-X-MAP规则, 将整视频的头部和内容分开, 而且内容源被划分的很细, 例如原来一个分片6s左右, 可能被切分为30个200ms的fMP4分片, 这些分片使用#EXT-X-PART来标注.

增量更新

不发送完整的播放列表，而是发送播放列表的增量（默认的播放列表被保存，然后只在出现时发送增量，而不是发送完整的播放列表）

服务器阻塞，消除轮询

服务器的责任是保留请求（阻塞），直到包含新片段的播放列表版本可用。阻断播放列表的重新加载消除了轮询

预加载支持

通过EXT-X-PRELOAD-HINT标签，来声明即将产生的片段。客户端可以提前发起请求，当该片段生成时立即回复给客户端。

# 4. MSE

MSE（Media Source Extensions）媒体源扩展 API 提供了实现无插件且基于 Web 的流媒体的功能。使用 MSE，媒体串流能够通过 JavaScript 创建， 并且能通过使用<audio>和<video>元素进行播放。

# 5. WebRTC

WebRTC (Web Real-Time Communications)，由Google发起的实时通讯解决方案，其中包含视频音频采集，编解码，数据传输，音视频展示等功能。

参考资料：https://zhuanlan.zhihu.com/p/86751078

# 六. 常见问题

# 1. 无法播放WebRTC

WebRTC端口被防火墙拦截，需要进行如下操作：

  • 修改config.json，设置
 "webrtc_port_max": 61000,
 "webrtc_port_min": 60000

  • 服务器开放端口，在终端执行命令

    Linux

 firewall-cmd --add-port=60000-61000/udp --permanent
 firewall-cmd --reload

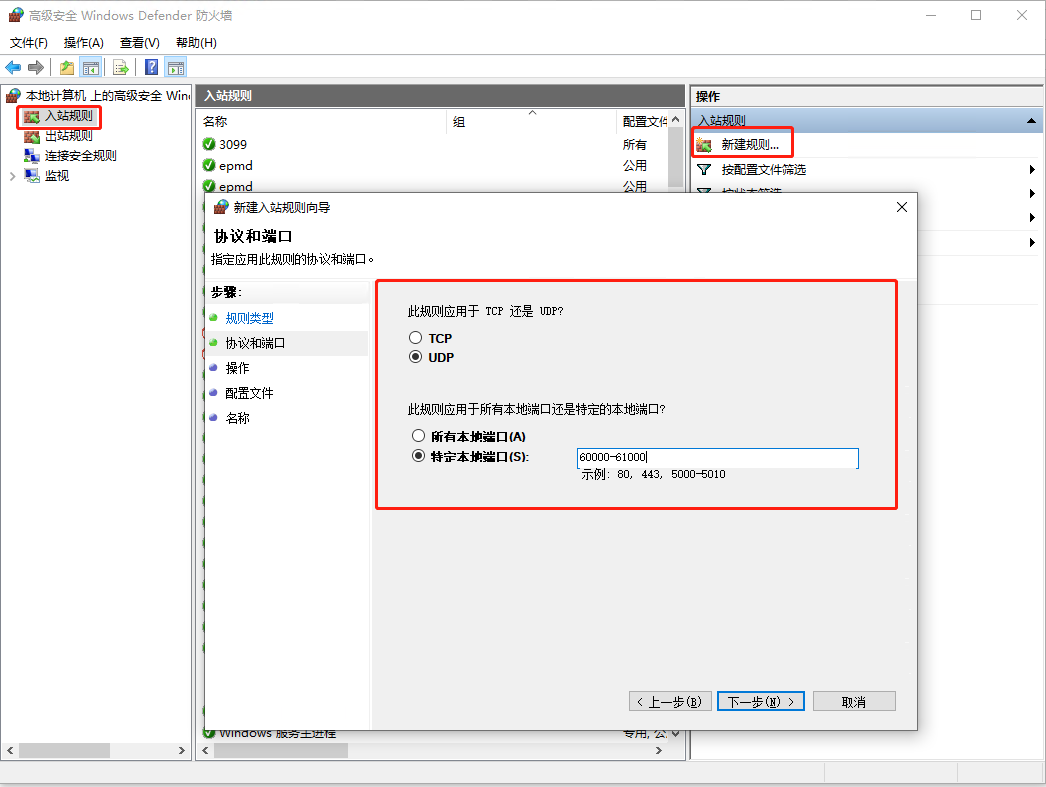

​ Windows

webcrt

# 七. H265编码

上述操作，只是针对所有视频编解码器为H264的RTSP视频流。那对于编码为 H265的RTSP视频流，按照如下方式进行集成。

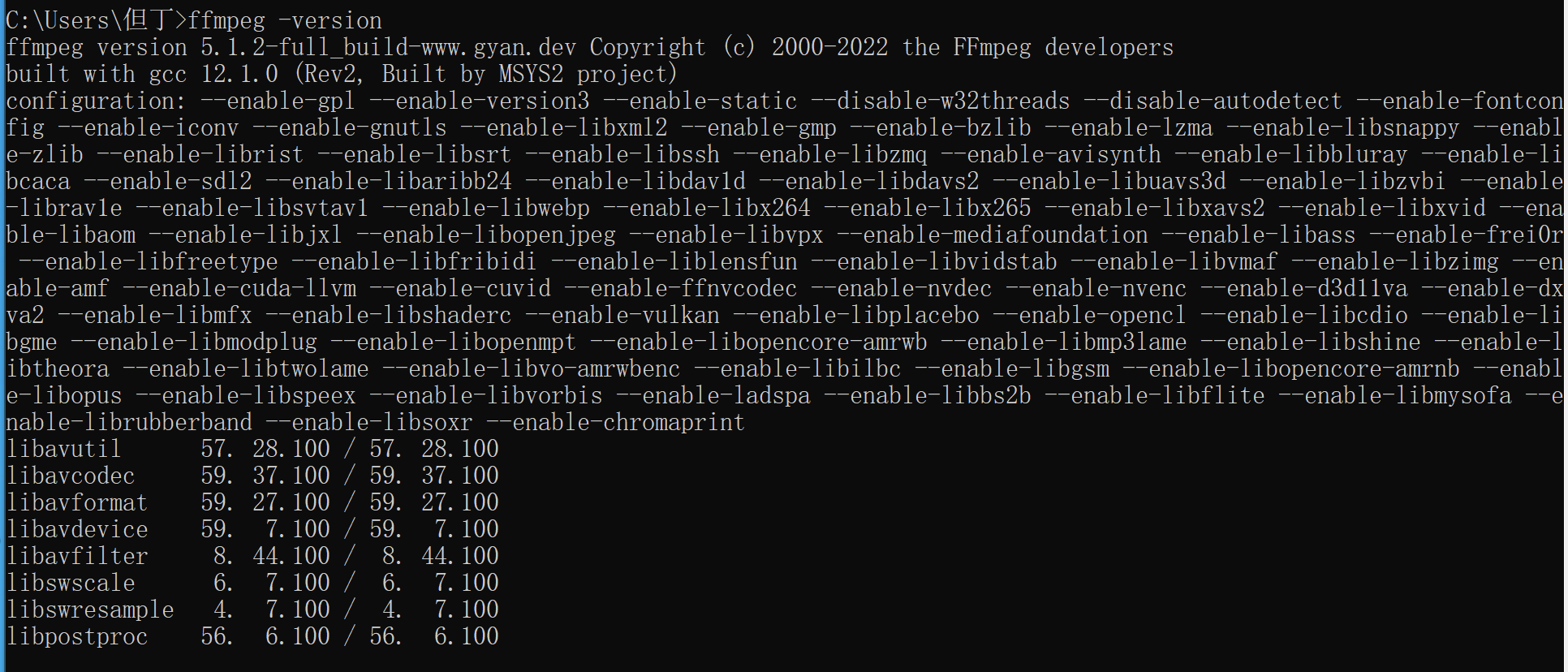

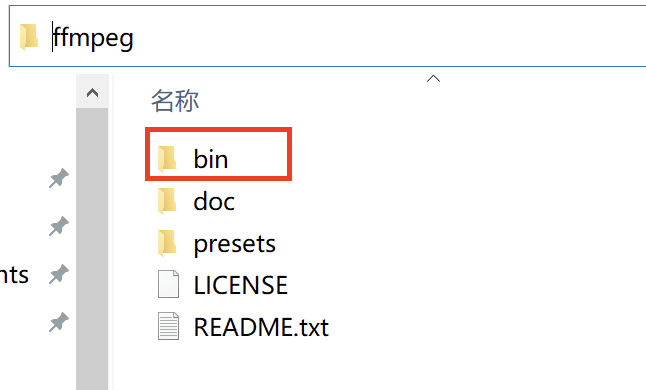

# 1. 安装 ffmpeg

因为需要通过ffmpeg将H264/H265转到mpeg1，然后将对应的音视频格式的流通过websocket分发到jsmpeg客户端。所以在服务器上安装ffmpeg

# 2. 运行后台程序

下载的svn项目，找到h265目录

h265
├── index.html            ##
├── index2.html           ##
├── jsmpeg.js             ## 依赖的第三方js
├── risun-rtsp            ## Linux 可执行文件
└── risun-rtsp.exe        ## Windows 可执行文件

## Windows 环境运行
risun-rtsp.exe

## Linux 环境运行
./risun-rtsp

端口号，默认是 3000。自定义端口号，可配置系统环境变量 RTSP_PORT=<自定义端口>

# 3. 页面集成

  • RSP框架: 最新版框架（发布于2023-09-25）已经集成，老框架项目可联系作者进行集成

  • 非分离版项目: 参考 index.html、index2.html

# 4. 示例说明

  1. 获取页面可播放地址

将需要播放的RTSP流地址提交到 /stream/play 接口，例如：

POST /stream/play
{
   "url": "rtsp://admin:password@192.168.3.10:554/cam/realmonitor?channel=1&subtype=0"
}

后台可以正常转换此RTSP地址时便会返回一个对应的地址，例如：

{
    "code": 0,
    "data": {
        "path": "/stream/live/5b96bff4-bdb2-3edb-9d6e-f96eda03da56"
    },
    "msg": "success"
}
  1. 修改示例index2.html

const playUri = [ "/stream/live/e8e99fc7-448a-3a83-807c-b03426504cbb", "/stream/live/365d049c-c78c-389a-8379-b565dc19bfb2" ]

替换成接口返回的

data[path]
